Este sistema é adequado para suportar elementos verticais, permitindo várias opções de desenho de fachadas.
Projetado especificamente para acelerar e simplificar o processo de instalação.
Este produto, permite a inserção direta de perfis em L ou em T verticais nos esquadros.
O esquadro é fixo ao suporte; seja estrutura em aço, tijolo acabado, reboco ou madeira.
A ranhura vertical no esquadro está pronta para receber um perfil L ou T.
O perfil L ou T, pode ser ajustado para alinhar, nivelar e fixar usando pontos fixos e deslizantes, estes pontos são posicionados para permitir a expansão e contração destes perfis e do material aplicado sobre eles.
Este sistema é adequado para aplicações fixas na face.
A escolha do material da subestrutura pode afetar o desempenho térmico da fachada ventilada.

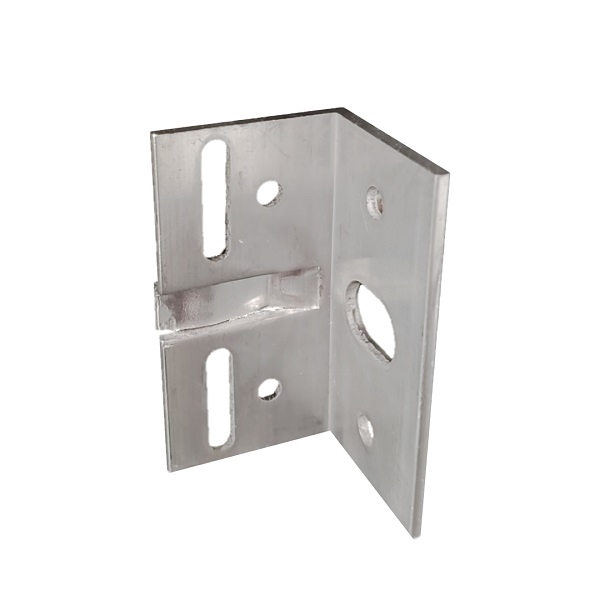

Esquadro / Mensula SIMPLES 75 | ||||
Referência | Espess. | Medidas (AxBxC) |
Afastamento | |
Mínimo | Máximo | |||
A495544B | 3 mm | 40x40x75 mm | 60 mm | 70 mm |
A495545B | 3 mm | 60x40x75 mm | 80 mm | 90 mm |
A495546B | 3 mm | 80x40x75 mm | 100 mm | 110 mm |
A495547B | 3 mm | 100x40x75 mm | 120 mm | 130 mm |
A495548B | 3 mm | 120x40x75 mm | 140 mm | 150 mm |

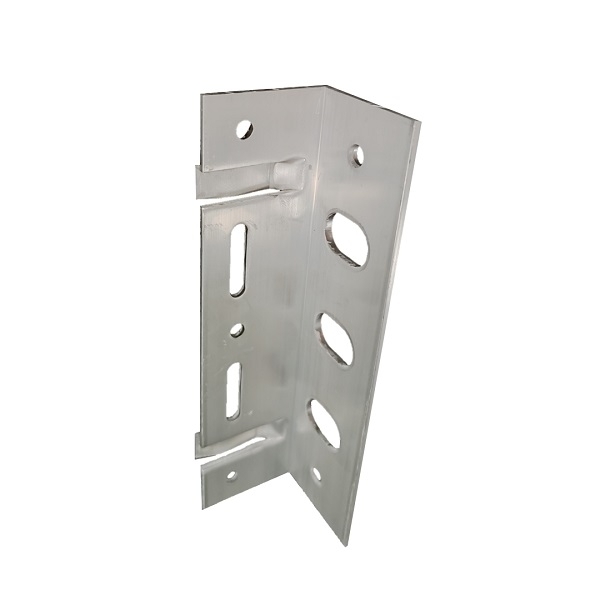

Esquadro / Mensula DUPLO 150 | ||||
Referência | Espess. | Medidas (AxBxC) |
Afastamento | |
Mínimo | Máximo | |||
A495560B | 3 mm | 40x40x150 mm | 60 mm | 70 mm |
A495561B | 3 mm | 60x40x150 mm | 80 mm | 90 mm |
A495562B | 3 mm | 80x40x150 mm | 100 mm | 110 mm |
A495563B | 3 mm | 100x40x150 mm | 120 mm | 130 mm |
A495564B | 3 mm | 120x40x150 mm | 140 mm | 150 mm |
